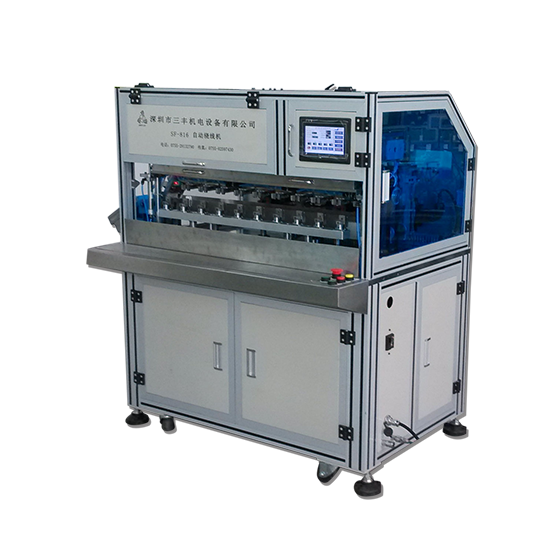

Automatic winding machine
自動繞線機
SF-816

CNC 5軸AC伺服馬達傳動系統、定位精確。

翻轉式轉盤自動交換繞線、提高產能。

繞線軸采用1.5KW伺服馬達、具有高扭力特性。

治具采用可快速替換式設計。

自動理線及廢線排除功能、不殘留余線。

簡易的人機介面控制，操作簡單。

tel 0755-2813 2790
規格參數產品概述
控制方式 CNC 5軸AC伺服馬達同步控制
飛叉數量 10連軸, 90mm 間距
飛叉轉速 Max 4500rpm 轉/分，正逆轉均可
轉極角度 360度/1圈，設定單位1度
飛叉精度 +/-0.5度
導針移距

X軸(前后) 65mm，精度0.01mm

Y軸(左右) 80mm，精度0.01mm

Z軸(上下) 60mm，精度0.01mm
適用線徑 Ø0.04-Ø0.20 mm
最大繞徑 Ø50mm
纏腳速度 Max 100圈／分
輸入電源 單相220V，60HZ
功 率 5KW
輸入氣壓 4-6kgf/cm2
外型尺寸 1150(L) x 930(W) x 1600(H)mm
重量 約450kg/臺
